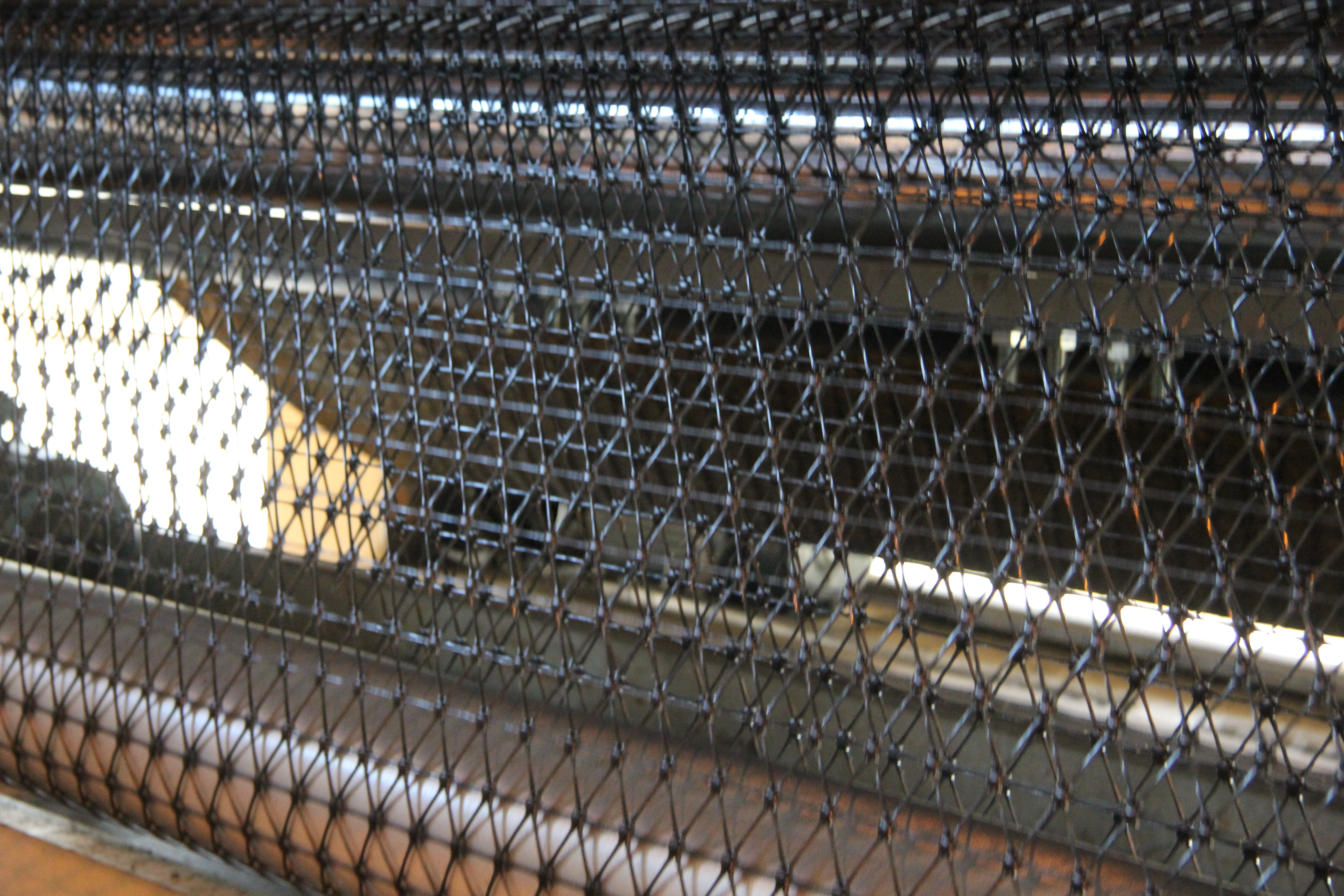

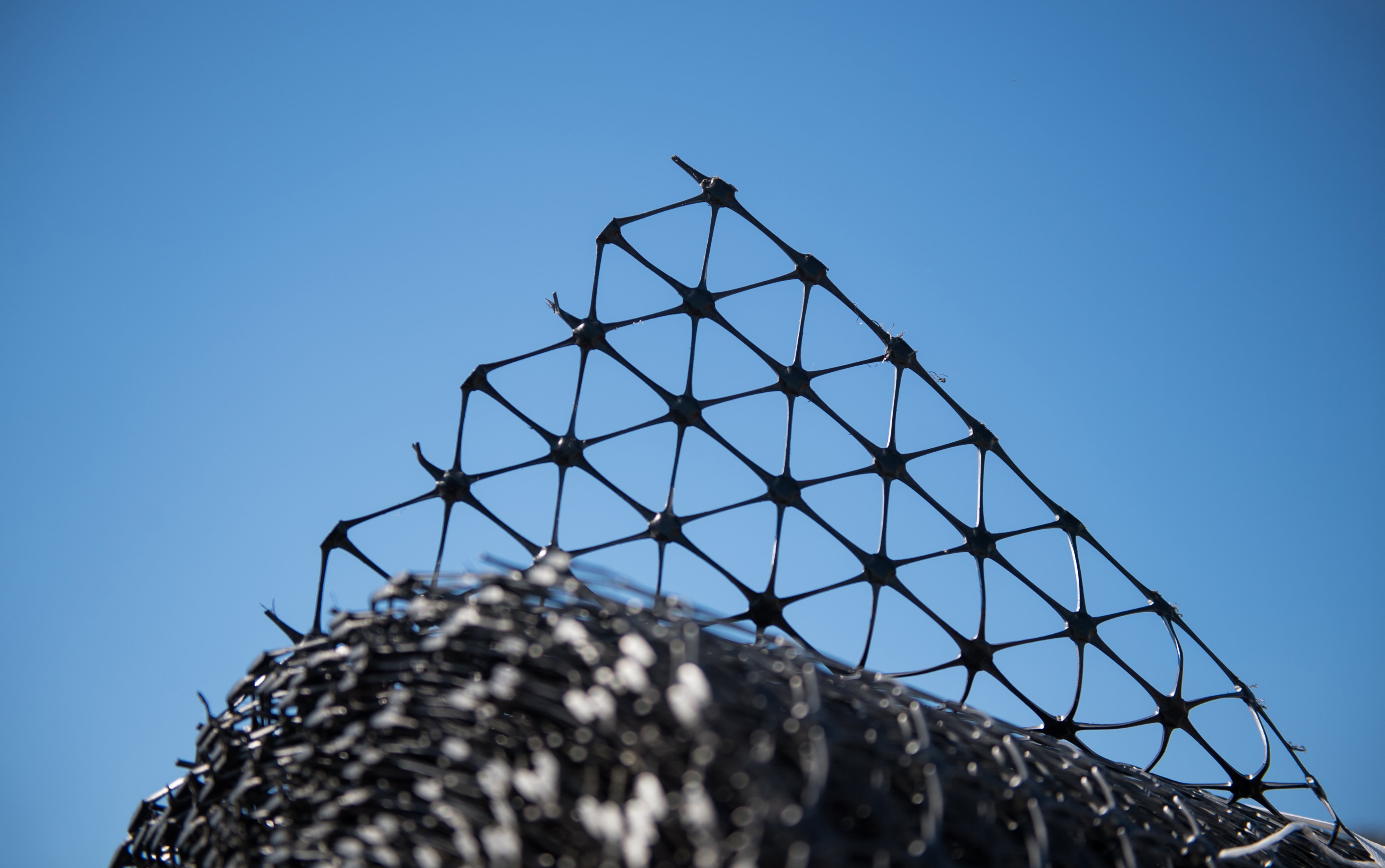

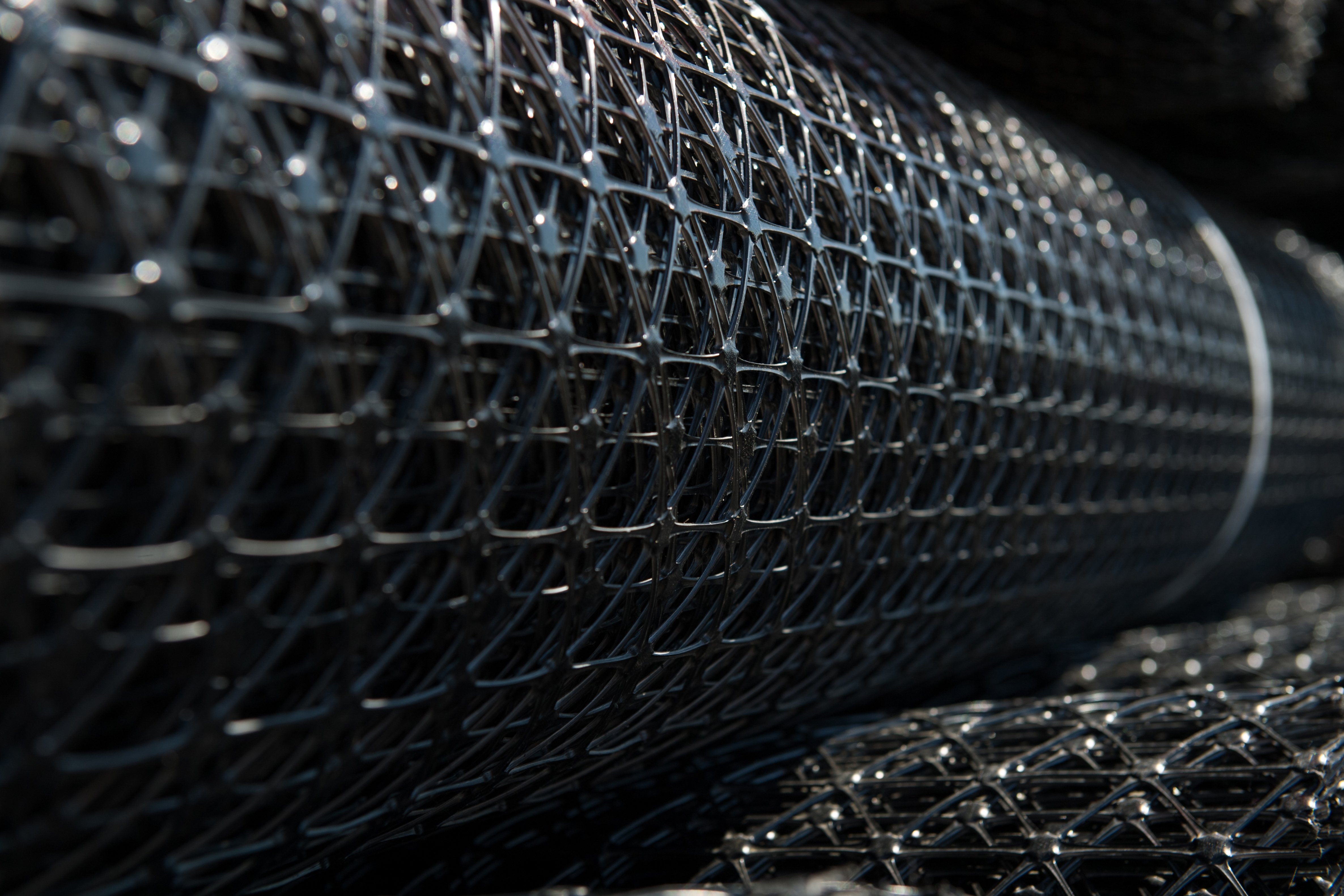

Трехосноориентированные георешетки СТАБАРМ - георешетки пластмассовые экструдированные полимерные (полипропиленовые) триаксиальные (гексагональные) с треугольной ячейкой.
Трехосноориентированные георешетки предназначены для применения в качестве армирующей и разделяющей прослойки в конструкциях линейных транспортных сооружениях (автомобильные в соответствии с СП 34.13330.2012, трубопроводных и других геотехнических сооружений).
Нормативно-техническая документация
- СТО 30978849.0007-2023 ГЕОРЕШЕТКА ПЛАСТМАССОВАЯ ЭКСТРУДИРОВАННАЯ ПОЛИМЕРНАЯ ТРИАКСИАЛЬНАЯ (ГЕКСАГОНАЛЬНАЯ) С ТРЕУГОЛЬНОЙ ЯЧЕЙКОЙ МАРКИ «СТАБАРМ»
- Сертификат соответствия РОСС RU.32001.04 ИБФ1.ОСП28.39966 срок действия до 25.09.2026
- Протоколы испытаний №0222/ИЦ-23 от 08.09.2023, №0309/ИЦ-23 от 09.03.2023, №0316/ИЦ-23 от 16.03.2023 и №0404/ИЦ-23 от 03.04.2023 Региональный сертификационный центр «ОПЫТНОЕ». Испытательный цент «ОПЫТНОЕ». Аттестат аккредитации №RA RU.21.ПЖ16
- Согласование применения на объектах ФДА (РОСАВТОДОР) письмо № 01-29/48760 от 11.12.2023
- Соответствует ГОСТ 56338-2015 «Материалы геосинтетические для армирования нижних слоев основания дорожной одежды» Изм.1 от 01.07.2023
Эффективность применения георешеток «СТАБАРМ ТХ»
- сокращение толщины несущего слоя основания или увеличения сроков службы покрытия за счет повышения прочности слоя основания;
- улучшение условий формирования слоя основания за счет создания на контакте защитного слоя, препятствующего перемешиванию материалов несущего слоя основания и дополнительного слоя основания;
- улучшение «работы» основания под действием динамических нагрузок за счет обеспечения совместной работы отдельных частиц крупнофракционных материалов, объединенных в результате расположения в ячейках гексагональной решетки («блокировка» крупнофракционного материала в ячейках георешетки).
Основные области применения георешеток «СТАБАРМ ТХ»

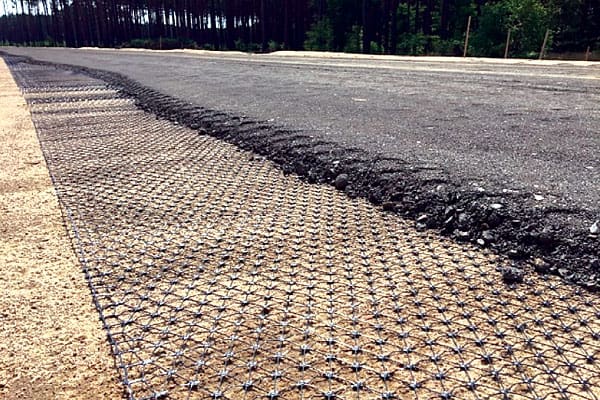

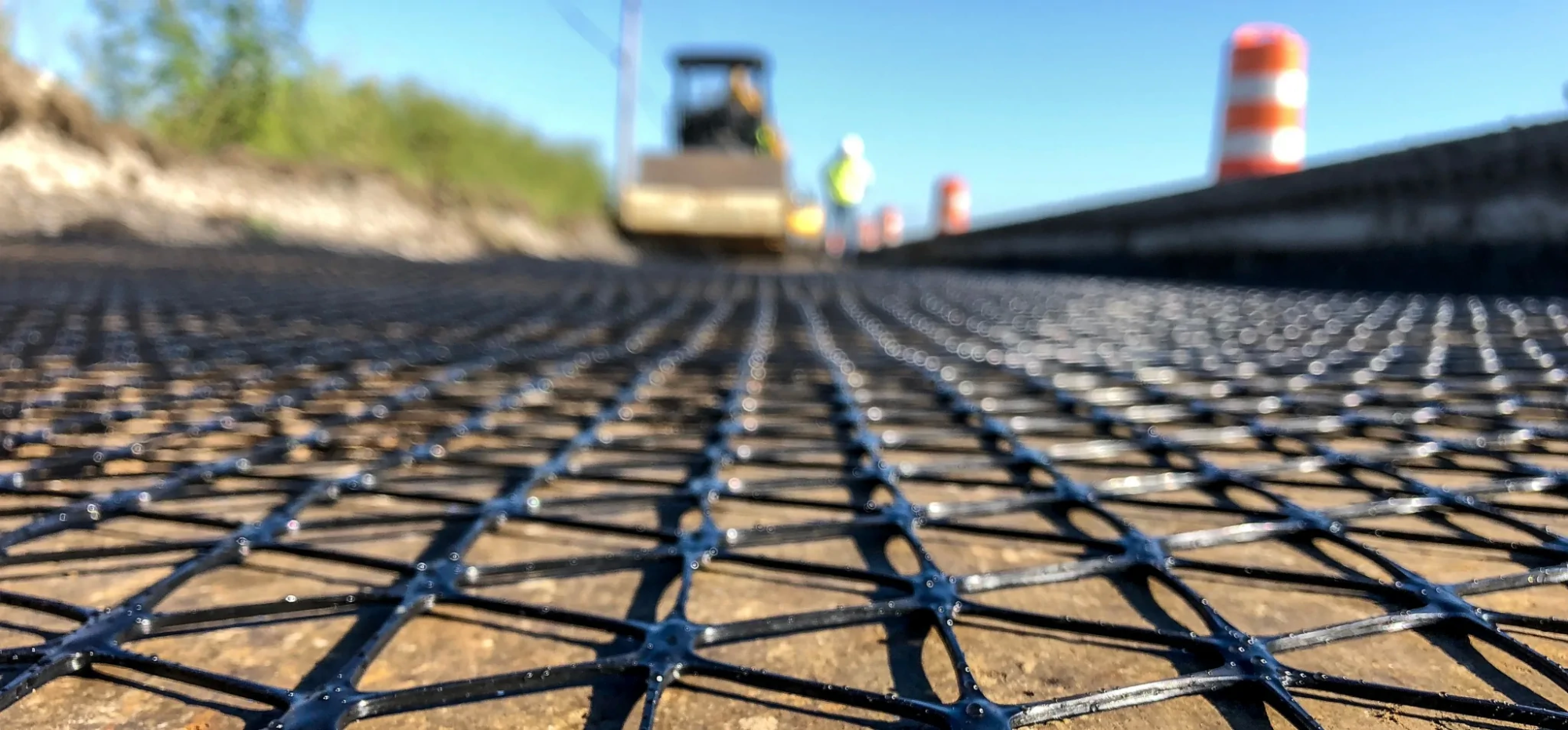

- армирование конструктивных слоев дорожных одежд в ходе строительства новых и реконструкции существующих автодорог;
- устройство временных и технологических дорог;
- обеспечение проезда техники к объектам строительства;
- уширение проезжей части и укрепление обочин;
- строительство площадок под высокие нагрузки;
- устройство свайного основания, устройство промышленных полов, защита от камнепадов
Геометрические размеры георешеток «СТАБАРМ ТХ»
| Наименование | Прочность | Геометрические параметры | Цвет | |
| Рулона | Размер ячейки | |||
| Гексагональные георешетки СТАБАРМ | от 15 до 40 кН/м |
Ширина 1, 2, 4 м Ширина от 25 м до 100 м |
40 мм х 40 мм х 40 мм |
Черный |

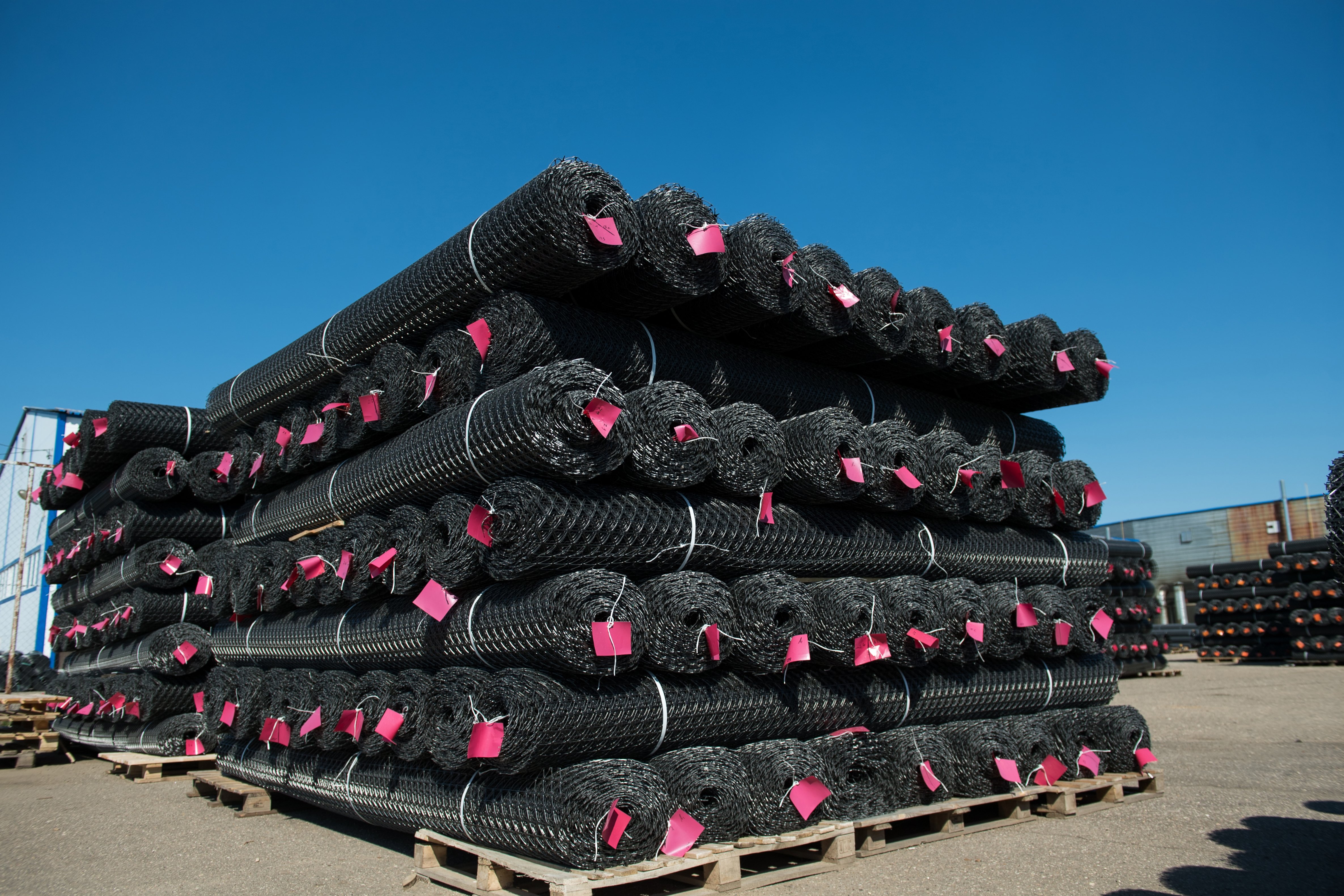

Нормы загрузки в транспорт
|
Наименование продукции |
Вес, кг. |
Объем, куб.м. |
Ширина рулона (модуля), м. |
Диаметр, м |
Длина рулона, м |
Площадь рулона, м² |
Контейнеры |
Фура | ||
| 20 Ф |
40 Ф |
20 тн., 86-92 куб.м. | ||||||||
| ТХ | ||||||||||
| Георешётка ТХ-160 | 56 | 0,68 | 4,05 | 0,41 | 50 | 200 | 33 |
66 |
120 | |
| Георешётка ТХ-170 | 74 | 0,74 | 4,05 | 0,43 | 50 | 200 | 30 |
60 |
99 | |
| Георешётка ТХ-180 | 90 | 1,18 | 4,05 | 0,54 | 50 | 200 | 20 |
40 |
69 | |
