Двуосные георешетки «СТАБАРМ»

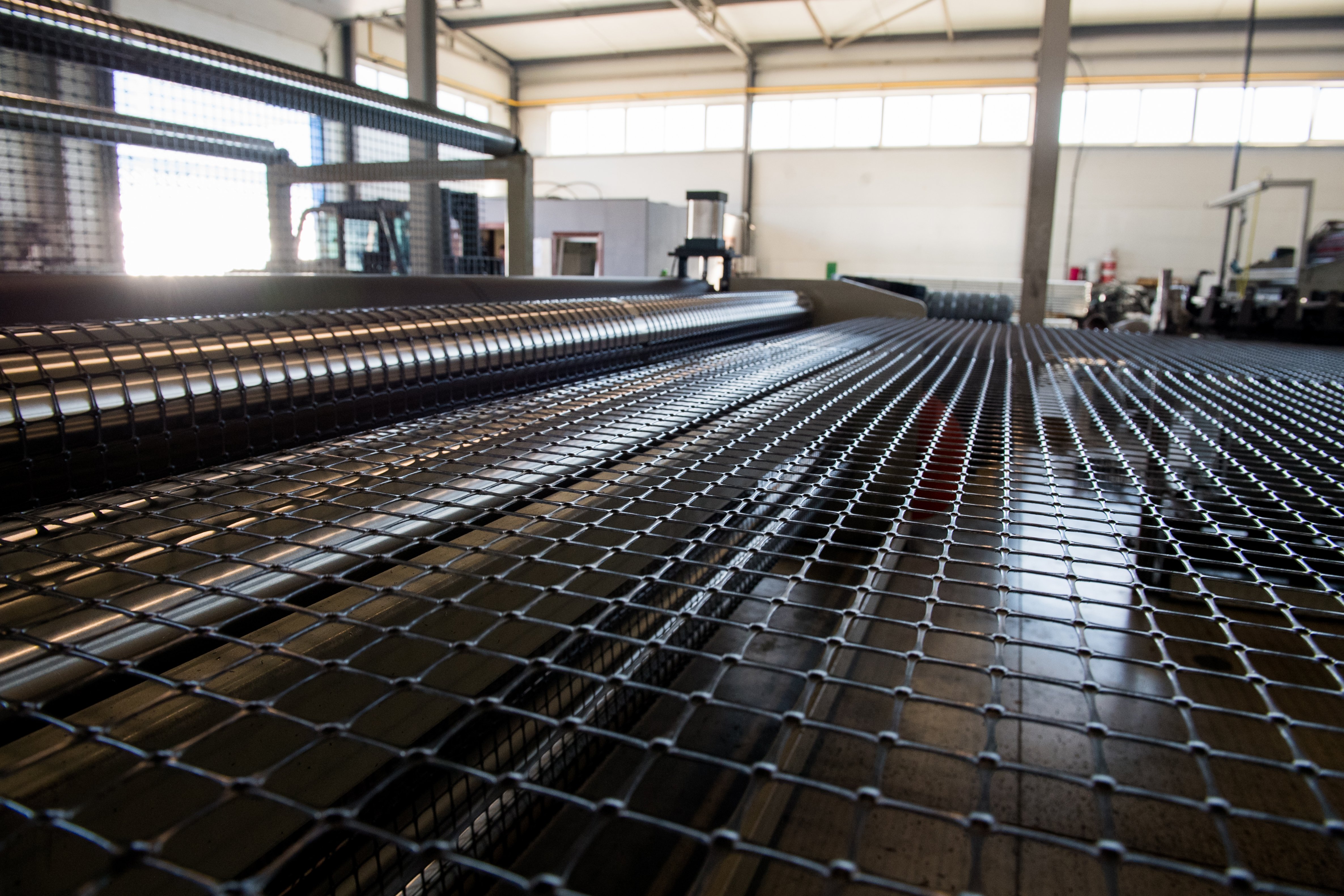

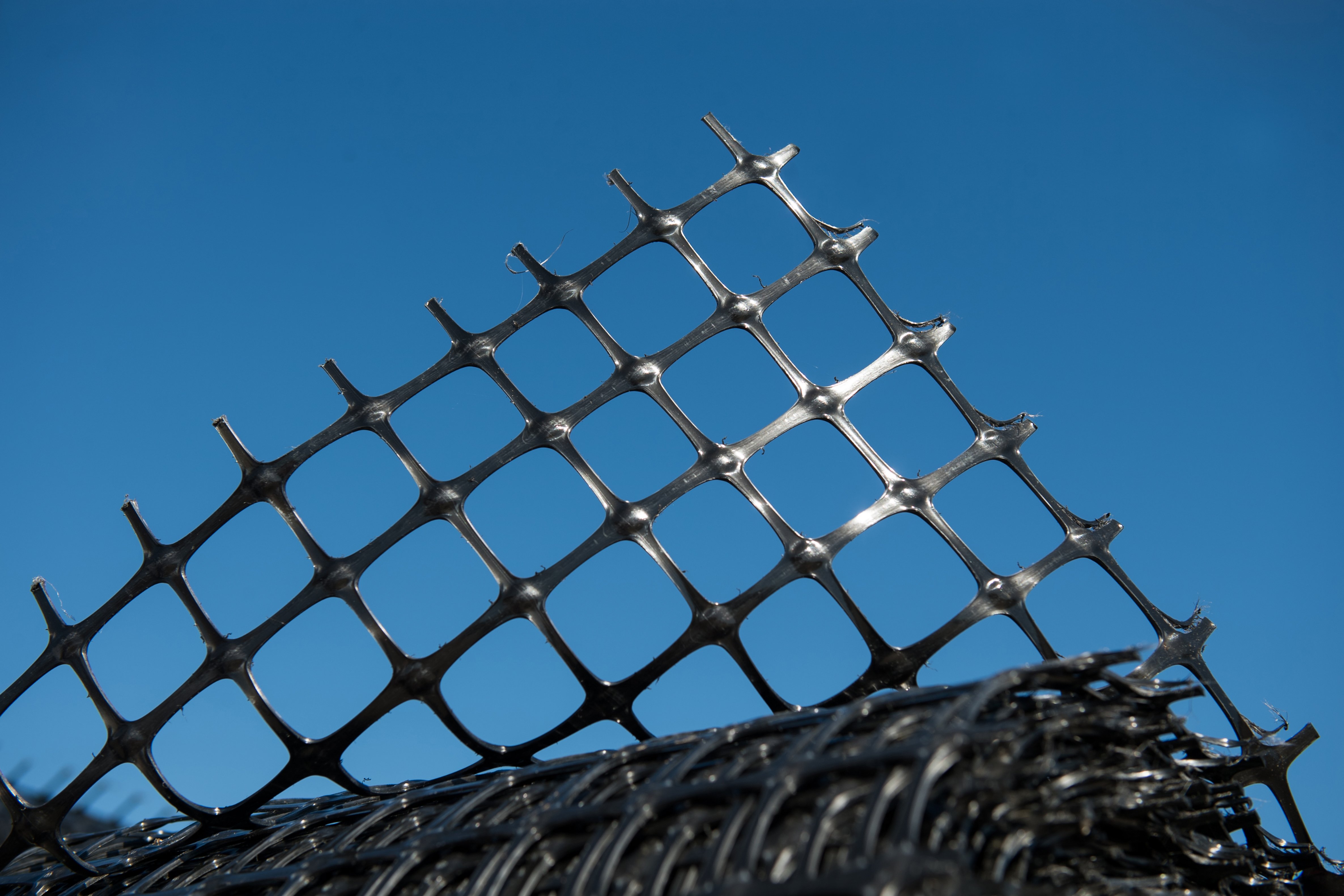

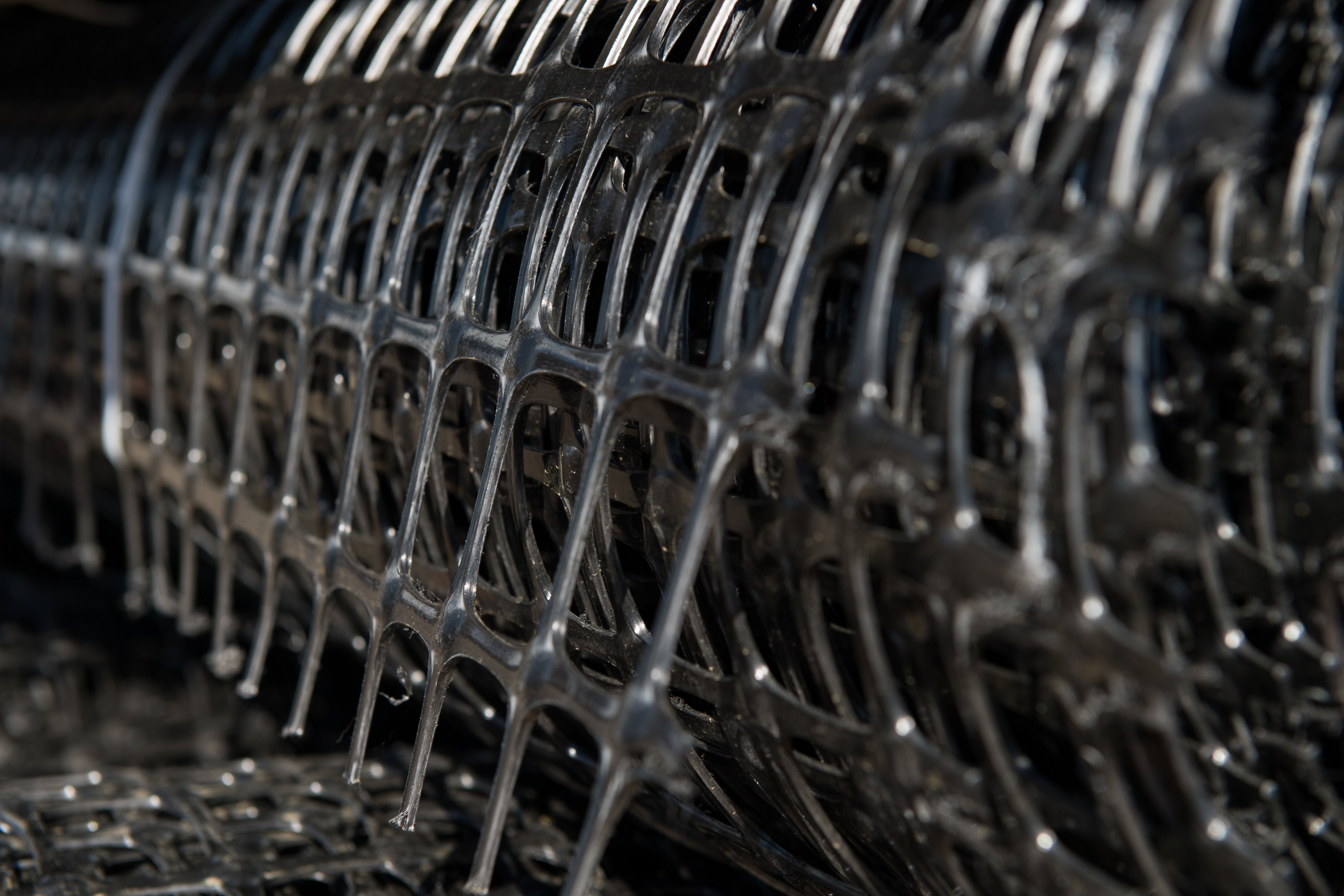

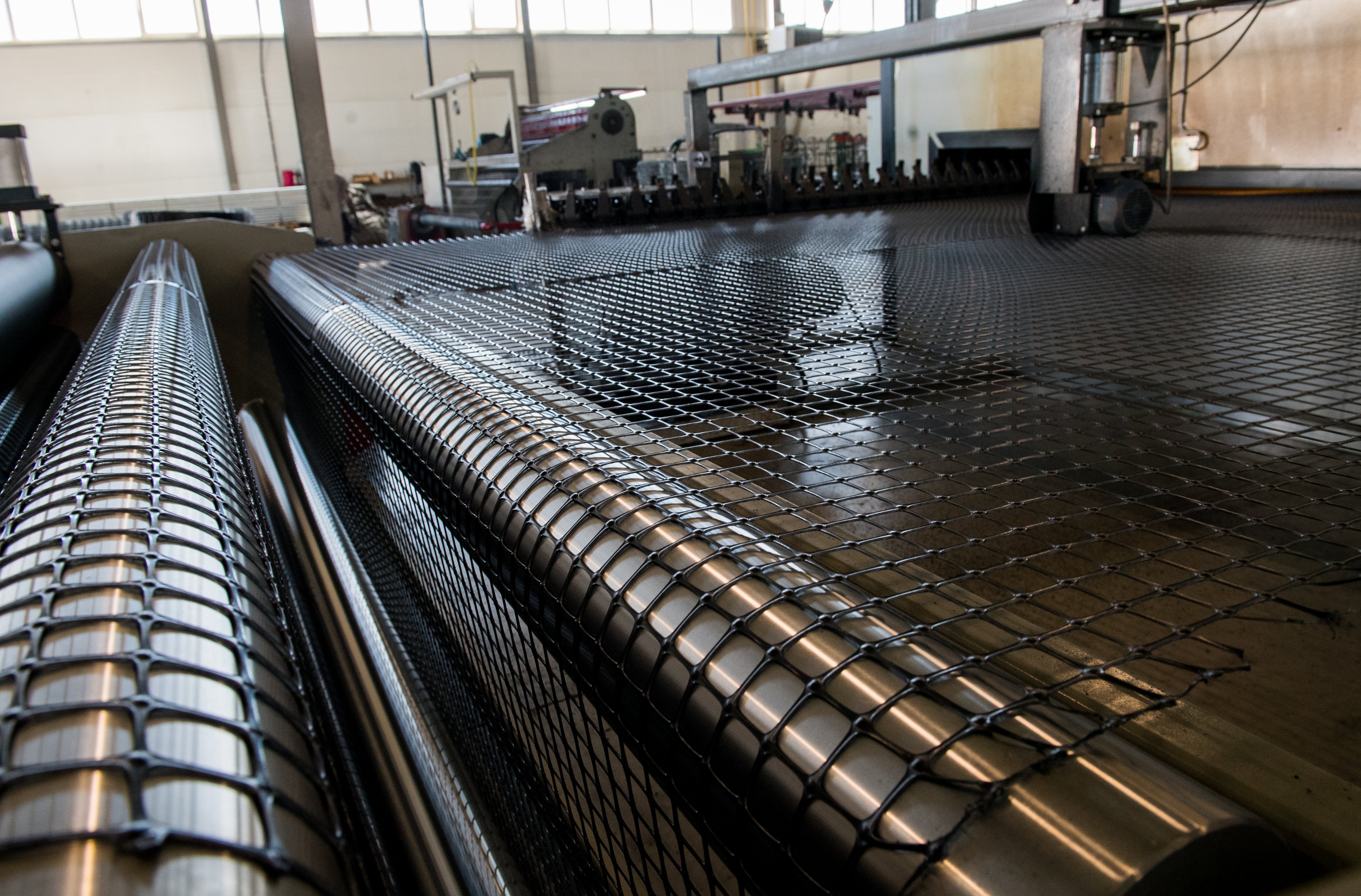

Двухосноориентированные георешетки СТАБАРМ СД - плоские полипропиленовые решетки с прямоугольной ячейкой, полученные методом экструзии, равнопрочные в двух взаимно перпендикулярных направлениях.
Георешетки СТАБАРМ СД предназначены для применения в качестве армирующего и разделяющего слоя в конструкциях дорожных одежд, насыпей земляного полотна и откосах линейных сооружений и в конструкциях других геотехнических сооружений. Введение в конструкцию дорожной одежды георешетки СТАБАРМ СД позволяет усилить ее и предупредить взаимопроникновение материалов контактирующих слоев. Усиление достигается благодаря совместной работе георешетки СТАБАРМ СД с зернистым материалом основания, приводящей к блокировке (ограничение перемещений) отдельных зерен этого материала в ячейках георешетки СТАБАРМ СД. Образованный композитный слой "зернистый материал + георешетка СТАБАРМ СД" обладает лучшими механическими свойствами, прежде всего, повышенной устойчивостью к воздействию динамических и статических нагрузок.
Применение георешетки СТАБАРМ СД за счет своей структурной жесткости препятствует росту касательных напряжений в слое щебня, тем самым повышая его сдвигоустойчивость относительно слоя основания и обеспечивает уменьшение конструктивных слоев дорожной одежды.

Нормативно-техническая документация

• СТО 30978849.0012-2016 ГЕОРЕШЕТКИ ПОЛИМЕРНЫЕ МАРОК «СТАБАРМ СД» и «СТАБАРМ СО»
• Сертификат соответствия РОСС RU.32001.04ИБФ1.ОСП21.12616 срок действия до 26.12.2024
• Протоколы испытаний №0721/ИЦ-21 от 21.07.2021 и №0722/ИЦ-21 от 22.07.2021 Региональный сертификационный центр «ОПЫТНОЕ». Испытательный цент «ОПЫТНОЕ». Аттестат аккредитации №RA RU.21.ПЖ16
• Согласование применения на объектах ФДА (РОСАВТОДОР) письмо № 01-29/13491 от 04.04.2022
• Соответствует ГОСТ 56338-2015 «Материалы геосинтетические для армирования нижних слоев основания дорожной одежды» Изм.1 от 01.07.2023

Эффективность применения георешеток «СТАБАРМ СД»

• сокращение толщины несущего слоя основания или увеличения сроков службы покрытия за счет повышения прочности слоя основания;
• улучшение условий формирования слоя основания за счет создания на контакте защитного слоя, препятствующего перемешиванию материалов несущего слоя основания и дополнительного слоя основания;
• улучшение «работы» дорожной конструкции под действием динамических нагрузок за счет обеспечения совместной работы отдельных частиц крупнофракционных материалов, объединенных в результате расположения в ячейках георешетки («блокировка» крупнофракционного материала в ячейках георешетки).
• Достигаемые результаты приводят к качественному улучшению дорожной конструкции, что частично может быть подтверждено количественно расчетами.

Основные области применения георешеток «СТАБАРМ СД»

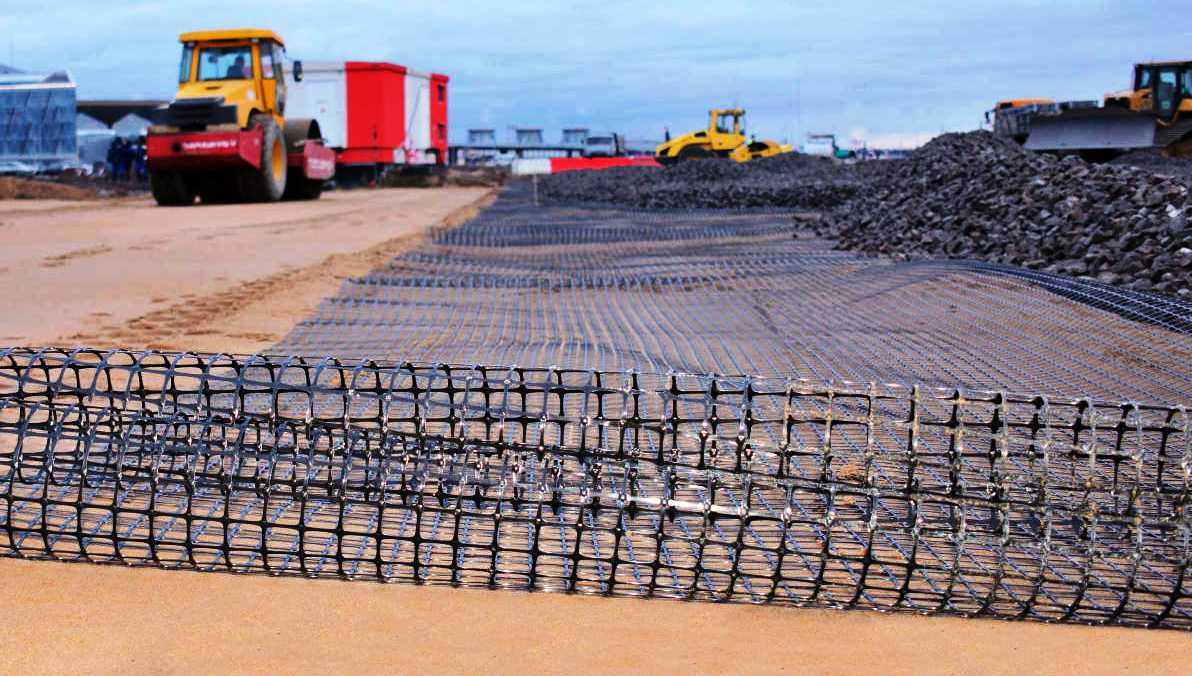

• армирование конструктивных слоев дорожных одежд в ходе строительства новых и реконструкции существующих автодорог;
• устройство временных и технологических дорог;
• обеспечение проезда техники к объектам строительства;
• уширение проезжей части и укрепление обочин;
• строительство площадок под высокие нагрузки;
• устройство свайного основания, устройство промышленных полов, защита от камнепадов.

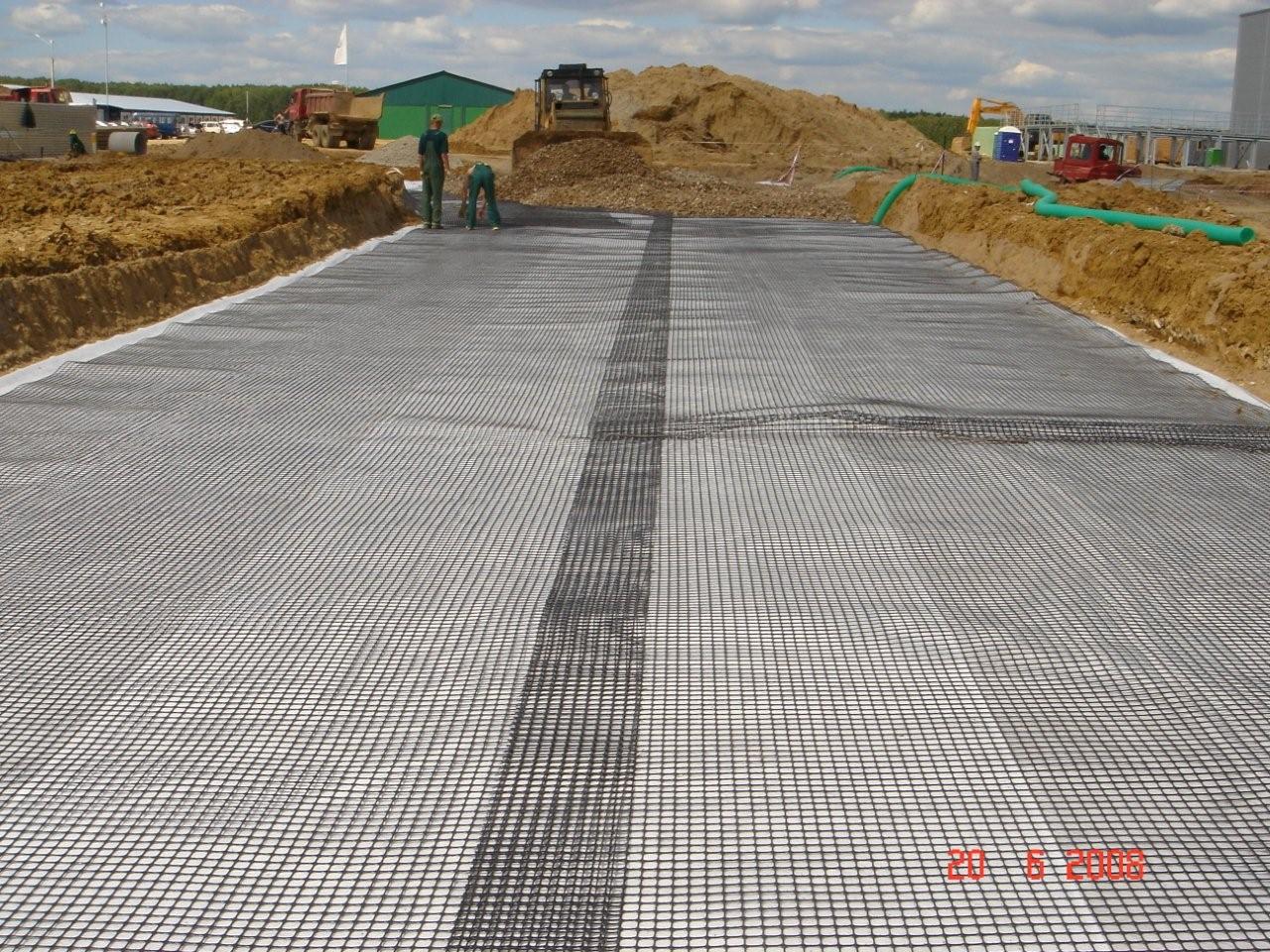

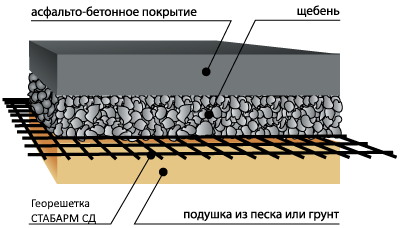

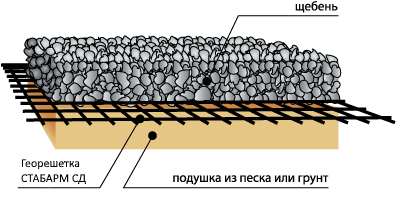

При армировании конструкций дорожных одежд георешетку «СТАБАРМ СД» располагают на поверхности дополнительного слоя основания (или, при его отсутствии, на поверхности земляного полотна) под слоем несущего основания из крупнофракционного материала.

Геометрические размеры георешеток «СТАБАРМ СД»

Наименование	Прочность	Геометрические параметры		Цвет
		Рулона	Размер ячейки
СТАБАРМ СД-10 (15)	от 10 до 15 кН/м	Ширина 1, 2, 4 м Ширина от 25 м до 100 м	65 мм х 65 мм 40 мм х 40 мм	Любой
СТАБАРМ СД-20(25, 30, 35, 40, 45, 50)	от 20 до 50 кН/м	Ширина от 1 м до 1.2 м Ширина до 50 м		Черный

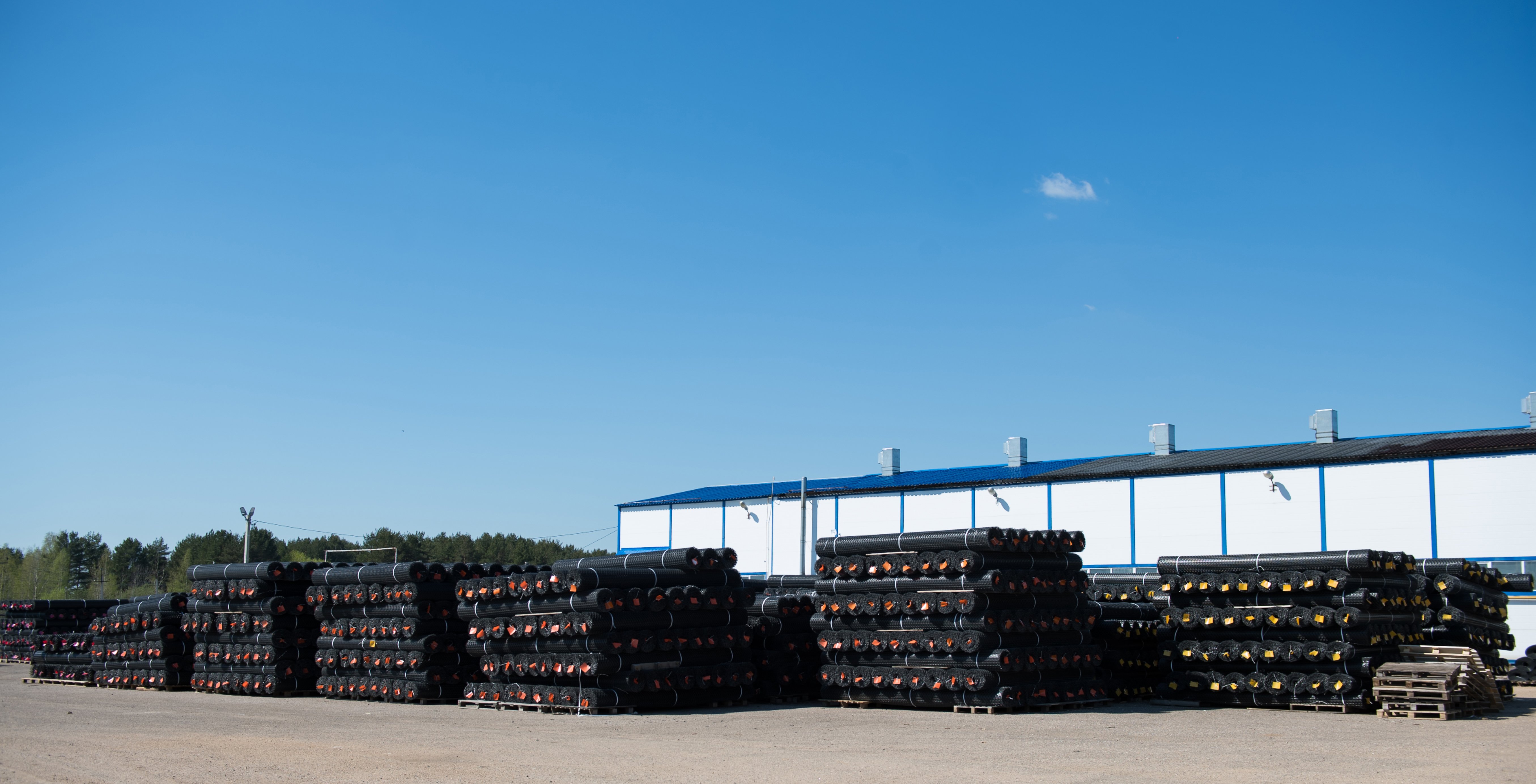

Нормы загрузки в транспорт

Наименование продукции	Вес, кг.	Объем, куб.м.	Ширина рулона (модуля), м.	Диаметр, м	Длина рулона, м	Площадь рулона, м²	Контейнеры			Фура
							20 Ф	40 Ф		20 тн., 86-92 куб.м.
СД
Георшетка СД-10	30	0,36	4,05	0,3	50	200	70	140		240
Георшетка СД-10 (2*50)	15	0,18	2,05	0,3	50	100				490
Горешетка СД-15	36	0,49	4,05	0,35	50	200	55	110		180
Георешетка СД-20	48	0,68	4,05	0,41	50	200	50	100		150
Георшетка (2*50)	24	0,34	2,05	0,41	50	100				310
Георешетка СД-25	60	0,74	4,05	0,43	50	200	40	80		120
Георешетка СД-27	72	0,82	4,05	0,45	50	200	33	65		117
Георешетка СД-30	66	0,93	4,05	0,48	50	200	30	60		90
Георешетка СД-30 (65*65)	66	0,89	4,05	0,47	50	200	30	60		90
Георешетка СД-35	89	0,97	4,05	0,49	50	200	30	60		90
Георешетка СД-40	106	1,05	4,05	0,51	50	200	25	50		90
Георешетка СД-40 (65*65)	106	1,05	4,05	0,51	50	200	25	50		75
Георешетка СД-45	112	1,18	4,05	0,54	50	200	20	40		69
